- 产品参数
- 产品结构
- 产品应用

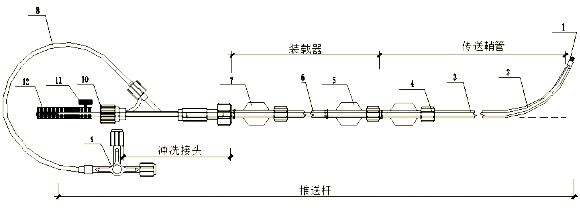

1.推送杆螺丝；2.推送杆；3.传送鞘管；4.传送鞘管座；5.装载器头端座；6.装载器导管；7.装载器尾端座；8.延长管；9.三通阀；10.止血阀；11.紧固螺丝；12.旋转手柄
图1封堵器介入输送装置总装图一

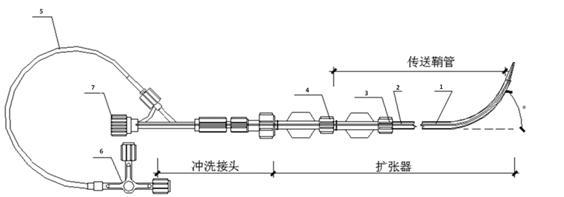

1.扩张器导管；2.传送鞘管导管；3.传送鞘管座；4.扩张器座；5.延长管；6.三通阀；7.止血阀
图2封堵器介入输送装置总装图二
本产品有2种型号，DS-A（用于输送房间隔缺损封堵器）和DS-P/V（用于输送室间隔缺损封堵器和动脉导管未闭封堵器），每种型号对应不同规格（分别为DS-A 8F、DS-A 9F、DS-A 10F、DS-A 12F、DS-A 14F、DS-P/V 5F、DS-P/V 6F、DS-P/V 7F、DS-P/V 8F、DS-P/V 9F、DS-P/V 10F、DS-P/V 12F、DS-P/V 14F）以适应输送不同封堵器大小的需要。
表1 封堵器型号及最小配合鞘管
|
鞘管规格 封堵器型号 |
5F |
6F |
7F |
8F |
9F |
10F |
12F |
14F |
|
ASDO-Ⅰ |
/ |
/ |
/ |
07-09 |
10-14 |
15-21 |
22-32 |
34-42 |
|
VSDO-Ⅰ |
02-04 |
05 |
06-07 |
08-10 |
11-14 |
15-16 |
/ |
/ |
|
PDAO-Ⅰ |
/ |
04-06 |
06-08~08-10 |
10-12~12-14 |
14-16 |
16-18 |
18-20~20-22 |
22-24~24-26 |
